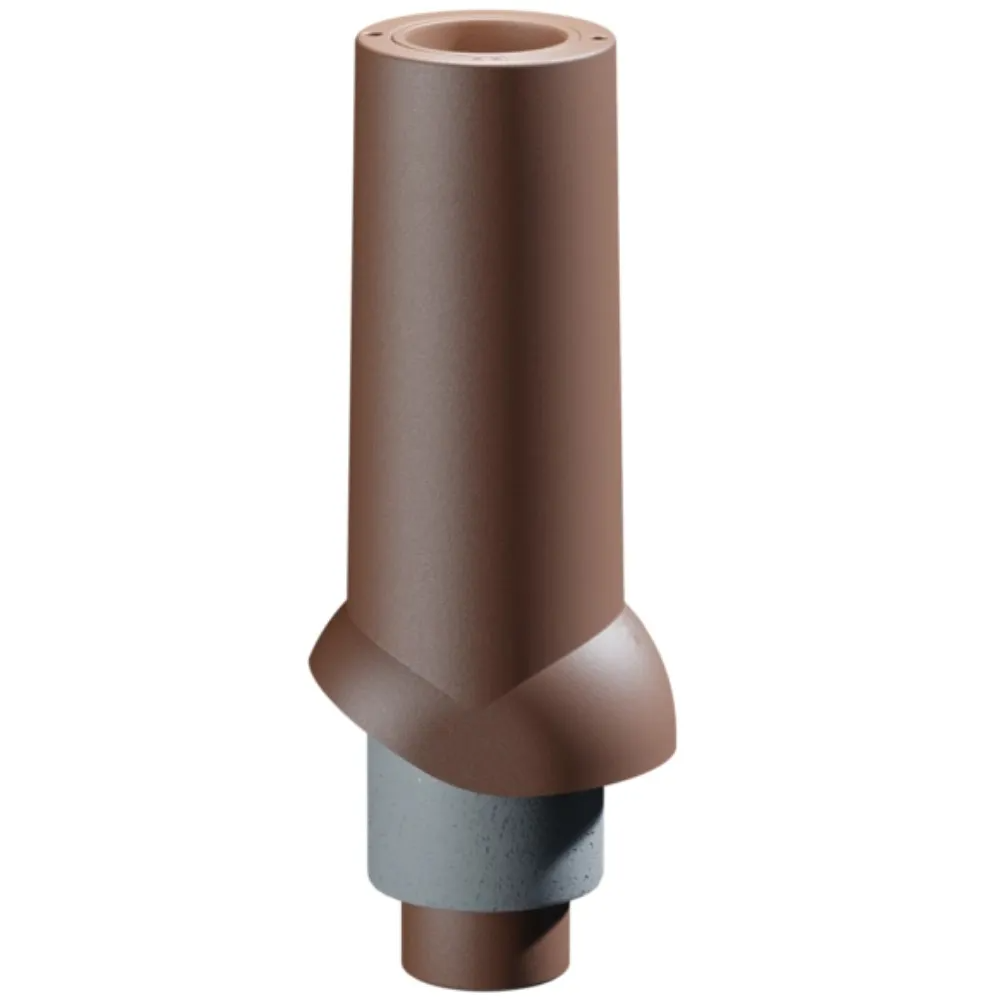

Труба Docke Premium ИЗЛ-110/500 PRAM-1172 светло-коричневого цвета RAL 8017 — утеплённая часть канализационного вентиляционного выхода для скатной крыши. Она рассчитана на подключение к фановому стояку диаметром 110 мм. Вывод канализации в атмосферу нужен для стабилизации давления при сливе стоков и удаления газов за пределы дома.

Польза для работы сантехнической системы

Когда вода движется по стояку, за потоком может возникать разрежение. Корректная вентиляция обеспечивает приток воздуха и помогает сохранять воду в сифонах сантехнических приборов. Одновременно газы уходят через кровельный выход, а не ищут путь в помещение. Эффект зависит от правильного проектирования стояка без непредусмотренных заглушек и сужений.

Параметры трубы ИЗЛ-110/500

Диаметр канала равен 110 мм. Общая длина без колпака составляет 624 мм, максимальная ширина корпуса — 239 мм. Эти данные позволяют заранее проверить размещение относительно стропил, обрешётки и других проходок. Цифра 500 входит в обозначение модели, но фактическую длину изделия берут из технического листа — 624 мм.

Теплоизоляция вокруг канала

Полипропиленовая труба заключена в кожух со средним слоем пенополиуретана 28 мм. Утепление предназначено для работы узла в холодной зоне кровли и уменьшает теплопотери внутреннего потока. При этом место подключения к стояку и проход через кровельный пирог также должны быть выполнены без разрывов и протечек.

Работа при наружной температуре

Заявленный диапазон эксплуатации — от −40 до +80 °C. Материал сохраняет ударопрочность при −20 °C и обладает стойкостью к ультрафиолетовому излучению. Монтаж в холодную погоду всё равно требует аккуратности: замёрзшую деталь не ударяют и не пытаются силой совместить с неподходящим основанием.

Основание выбирают по кровле

ИЗЛ-110/500 устанавливают на отдельный проходной элемент. Его конфигурация должна соответствовать профилю и материалу крыши. Для битумной черепицы требуется один тип основания, для профилированного покрытия — другой. Труба не является универсальной проходкой, а герметичность обеспечивается правильно собранным комплектом и соблюдением инструкции.

Состав поставки без скрытых ожиданий

В коробке находится сама утеплённая труба без колпака и шесть окрашенных саморезов 4,8 × 25 мм. Крепёж имеет прессшайбу и головку под ключ 8 мм. Декоративный колпак, проходной элемент и детали соединения с внутренним стояком заказывают отдельно, если они предусмотрены выбранной схемой.

Декоративный колпак не усиливает тягу

Совместимый колпак ИЗЛ-110/500 нужен для единого внешнего вида с другими вентиляционными выходами Docke. Производитель прямо указывает, что колпак является декоративным и не выполняет функцию дефлектора. Его подбирают в цвет трубы. Не следует рассчитывать, что дополнительная крышка исправит ошибки диаметра или трассировки стояка.

RAL 8017 для коричневой кровли

Светло-коричневое исполнение согласуется с кровельными аксессуарами аналогичной палитры. Для точного дозаказа фиксируют RAL 8017 и артикул PRAM-1172. Цвет на фотографии зависит от освещения, поэтому на объекте ориентируются на маркировку и физический образец.

Логистика и контроль товара

Изделие весит 2 кг, одна упаковка — 2,38 кг брутто. Размер коробки составляет 630 × 245 × 190 мм; на поддоне размещается 54 шт. При приёмке проверьте целостность раструбов и кожуха, наличие шести саморезов, код 1С 00-00075372 и артикул PRAM-1172. Хранить трубу нужно в заводской упаковке в сухом крытом помещении.
