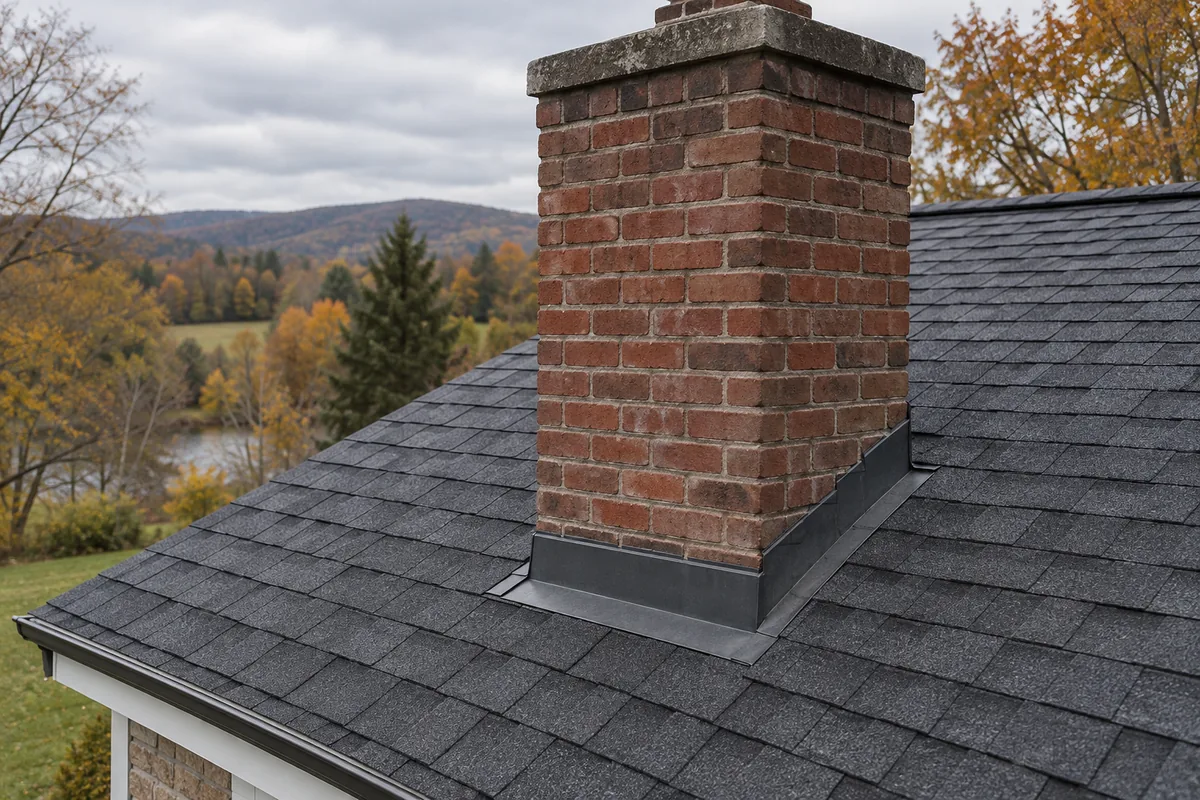

Обход прямоугольного дымохода мягкой кровлей Döcke требует отдельных выкроек ендового ковра, а не одинаковой полосы вокруг трубы. Перед раскроем сопоставьте стороны дымохода со схемой производителя и направлением ската.
Здесь рассматривается наружная гидроизоляция узла по инструкции Döcke. Это не проект прохода дымохода через перекрытия и крышу, не расчёт пожарных разделок и не схема для круглой металлической трубы. Линейное примыкание к стене разобрано отдельно.
Порядок выкроек по документу Döcke
В официальной инструкции, раздел 9, рисунки 27–29, выкройка 1 располагается над черепицей, а 2, 3 и 4 — под ней. У последних гонты заканчивают в 80 мм от дымохода, подрезают верхний уголок для отвода воды и применяют мастику слоем не толще 0,5 мм. При ширине дымохода больше 500 мм предусмотрен разжелобок; тыльных выкроек становится две, их геометрию определяют по нему.
Не выбирайте номер детали по удобству раскроя. Сначала исполнитель должен обозначить верх ската на эскизе и соотнести каждую сторону с рисунком. Общую подготовку перехода и состав узла проверяют также по пункту 9.1 того же документа. Одна схема выкроек не отменяет остальные части инструкции.
Что измерить до заказа материалов
| Запись в ведомости | Что приложить |
|---|---|
| Размеры прямоугольного дымохода | План с обозначением сторон, а не только одно число |
| Положение относительно ската | Стрелку вниз по скату и общий снимок крыши |
| Геометрия участка за дымоходом | Отдельный эскиз согласованного решения |
| Материал наружной поверхности | Описание фактической отделки и состояния основания |
| Выбранная кровельная система | Марку черепицы, ковров, мастики и используемый документ |
Попросите замеры именно доступных рабочих поверхностей, а не приблизительные размеры дымохода из старого плана дома. При наличии новой наружной отделки сопоставьте проект и фактическую геометрию. Если они расходятся, корректировку узла согласуют до изготовления деталей.
Почему периметр не равен расходу ковра
Пример для ведомости: условный дымоход имеет стороны 0,40 и 0,50 м. Его периметр составляет 2 × (0,40 + 0,50) = 1,80 м. Это контроль суммы сторон, а не количество погонных метров ендового ковра к покупке.
Для закупки попросите раскладку выкроек на рулоне с указанием ориентации деталей. В ней должны быть видны размеры, стыки, пригодные остатки и выбранный материал. Процент запаса без раскладки не объясняет, из какого участка рулона получится каждая деталь.
Смету удобно разделить на три группы: материалы самого узла, работы по его подготовке и восстановление окружающего покрытия. Тогда можно сравнить два предложения по одинаковому объёму. Строка «герметизация трубы» без состава не показывает, входит ли раскрытие существующей кровли и проверка скрытых участков.
Что зафиксировать, пока примыкание открыто
- Согласованный эскиз с обозначением сторон и номера рисунка из инструкции.
- Фактические замеры и состояние поверхности до работы.
- Раскладку вырезанных деталей с маркировкой, понятной исполнителю.
- Фотографии расположения каждого элемента до закрытия следующим слоем.
- Фотографии завершённого узла с нескольких сторон и запись использованных материалов.
Организацию доступа на крышу поручите исполнителю с соответствующим оснащением. Не выходите на скат ради контрольного снимка: запросите фотографии у того, кто выполняет работу. При дистанционной приёмке связывайте общий снимок с крупным планом, иначе легко принять соседний участок за нужную сторону дымохода.
Ошибки, которые можно заметить в обсуждении работ
- Все стороны предлагают сделать одинаково, не показывая раскладку из инструкции.
- Для прямоугольного дымохода присылают картинку проходки круглой трубы.
- Смету считают только по периметру без формы деталей.
- Толстый слой мастики предлагают как замену проверке геометрии.
- Вместо фотографий этапов предъявляют только вид готовой отделки.
Если примыкание уже протекает, сохраните сведения о времени появления воды и фотографии доступных следов, затем закажите обследование. Видимое место пятна само по себе не устанавливает причину. Не назначайте герметик или полную замену покрытия только по одному снимку из помещения.
Материалы для согласованной системы
Основное покрытие находится в категории мягкой кровли. Комплектующие смотрите отдельно: ендовые ковры, подкладочные ковры, мастика и кровельные планки.
Два цвета ковра приведены как альтернативы, а не требование покупать оба. Перечень карточек не заменяет спецификацию узла и не является полным комплектом для любого дымохода.
Частые вопросы
Можно ли применить эту схему к круглой сэндвич-трубе?
Нет. Рассматривается обход прямоугольного дымохода по документу Döcke. Для круглой трубы необходимо отдельное решение производителя проходного узла и дымоходной системы.
Можно ли рассчитать закупку ендового ковра только по периметру трубы?
Нет. Сначала нужны форма всех выкроек и раскладка на рулоне. Периметр полезен для ведомости замеров, но не описывает площадь деталей и пригодность обрезков.
Доказывает ли красивое примыкание отсутствие скрытых ошибок?
Нет. Для проверки потребуются фотографии открытых этапов, выбранная схема и сведения о материалах. Один снимок готовой отделки не заменяет эти данные.
